BIM im Spezialtiefbau

Wir konzentrieren uns nicht nur auf die Entwicklung von parametrischen BIM-Elementen, sondern legen besonderen Wert auf den Aspekt, wie diese in spezifischen Fachmodellen tatsächlich genutzt werden können. Es ist unser ehrgeiziges Ziel, einen Industriestandard zu etablieren. Da es bisher keine klaren Vorschriften für den Modellaufbau im Spezialtiefbau und in der Geotechnik gibt, haben wir selbst eine Modellstruktur entwickelt, die sich an der Praxis orientiert. Dabei konnten wir auch auf die langjährige Erfahrung eines renommierten Ingenieurbüros zurückgreifen, das unsere Befehle bereits seit Jahren nutzt.

Um Ihnen den Aufbau unseres "Fachmodells Spezialtiefbau" zu verdeutlichen, haben wir ein IFC-Beispiel erstellt, das Sie kostenlos herunterladen können.

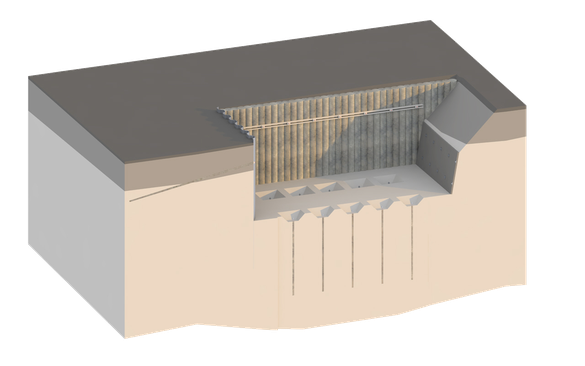

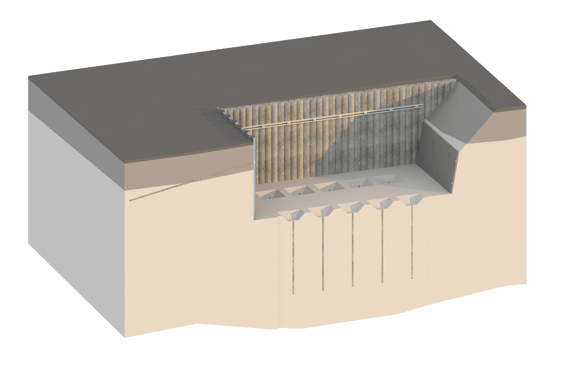

Unser Fachmodell Spezialtiefbau umfasst im Wesentlichen drei Teilmodelle:

• Bodenschichten-Modell
• Baugruben-Modell (Aushub-Modell)
• Geotechnisches-Bauwerks-Modell

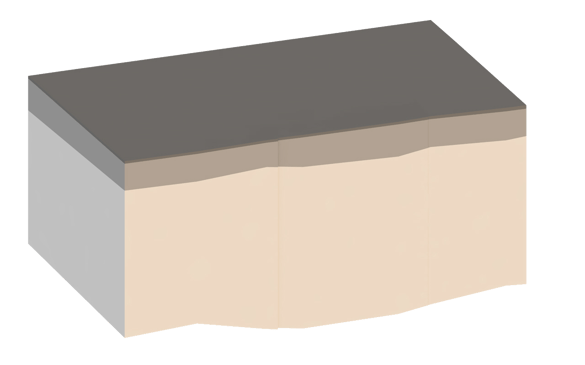

Unser Bodenschichten-Modell bildet die Grundlage jedes Projekts und visualisiert die Ergebnisse von Baugrunderkundungen und Grundwassererhebungen. Relevante Daten wie Bodenprofile oder Sondierungen werden in ein spezielles Schichtenmodell integriert.

Um den Prozess der Modellerstellung zu vereinfachen, haben wir den Soil-Layer-Modeller entwickelt, welchen Sie als Add-On für Allplan erwerben können.

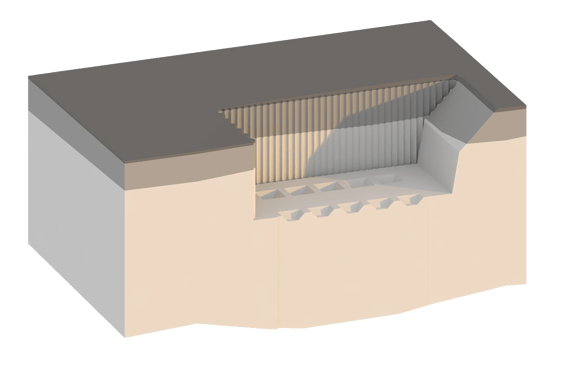

Das Baugruben-Modell, auch als Aushub-Modell bekannt, ist ein entscheidender Bestandteil des Fachmodells Spezialtiefbau. Darin werden die dreidimensionalen Verschneidungen verschiedener Aushubsohlen mit dem ursprünglichen Gelände dargestellt. Ein Vorteil dieses Modells liegt in der einfachen Berechnung der Aushubmassen. Zudem bildet es die Grundlage für geplante geotechnische Maßnahmen wie Baugruben-Verbauten.

Zum Erstellen von Baugruben-Modellen steht Ihnen unsere eigens entwickelte Baugrube zur Verfügung. Diese Funktion ist seit dem Release der Allplan-Version 2024 fix in die Software integriert.

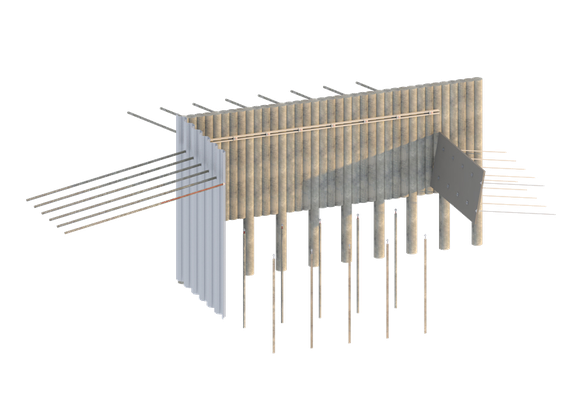

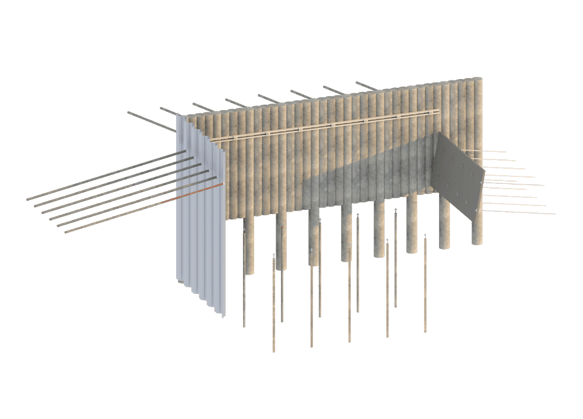

Der Begriff „Geotechnisches Bauwerks-Modell“ umfasst alle Elemente, die für die geotechnische Planung relevant sind. Dazu gehören in der Praxis Baugrubenverbauten, Gründungen, Bodenverbesserungen, Brunnen- sowie Versickerungsanlagen.

Zum Erstellen eines Geotechnischen Bauwerks-Modells können Sie auf einige der von uns entwickelten Befehle zurückgreifen, die bereits fix in Allplan integriert sind. Haben Sie spezielle Anforderungen, können wir darüber hinaus aber auch individuelle Befehle für Sie entwickeln, die Ihnen die Erstellung dieses Modells noch weiter erleichtern.

Im nachstehenden Video vermitteln wir Ihnen einen Eindruck davon, wie man sich in diesem Modell zurechtfindet und wie man darin navigiert.
